  • 商品说明

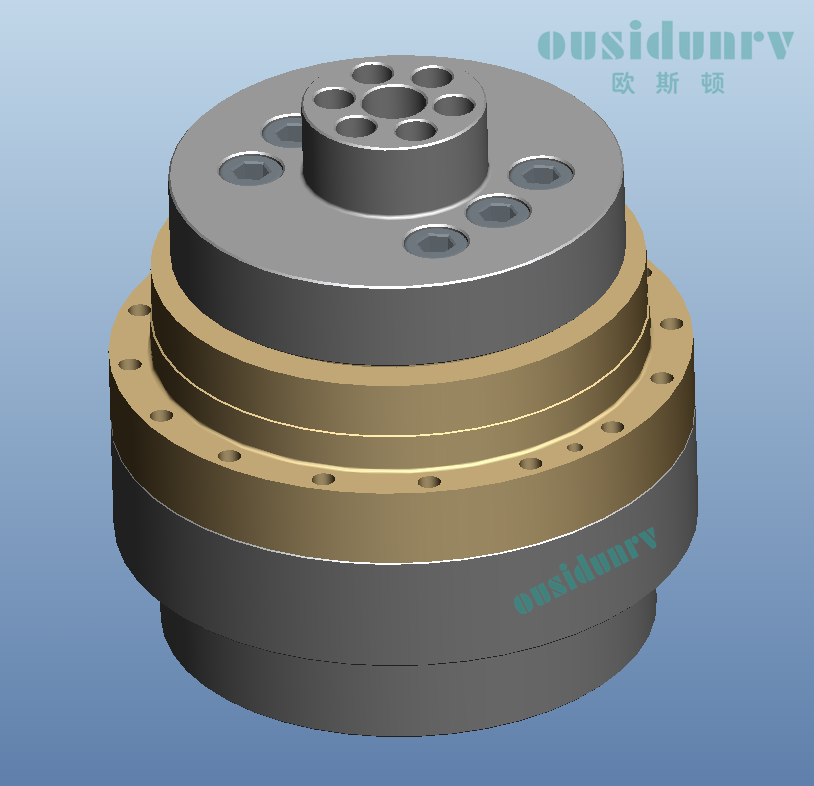

JDRV-H系列定位盘式输出

JDRV-20H

减速比 29、41 精密背隙 ≥1.5 arcmin

减速比 57、81、105、121、153 精密背隙 ≥1 arcmin

最大倾斜力矩 1764Nm

额定径向力     882Nm

额定轴向推力 3920Nm


JDRV-40H

减速比 21、41 精密背隙 ≥1.5 arcmin

减速比 57、81、105、121、153 精密背隙 ≥1 arcmin

最大倾斜力矩 3332Nm

额定径向力     1666Nm

额定轴向推力 5194Nm

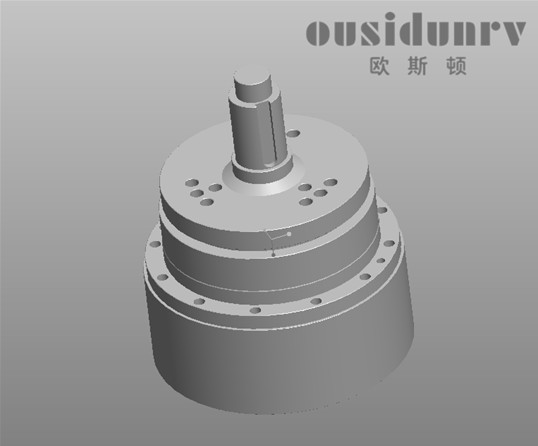

JDRV-S系列轴式输出

JDRV-20S

减速比 29、41 精密背隙 ≥1.5 arcmin

减速比 57、81、105、121、153 精密背隙 ≥1 arcmin

最大倾斜力矩 1764Nm

额定径向力     882Nm

额定轴向推力 3920Nm


JDRV-40S

减速比 21、41 精密背隙 ≥1.5 arcmin

减速比 57、81、105、121、153 精密背隙 ≥1 arcmin

精密背隙 ≥1.5 arcmin

最大倾斜力矩 3332Nm

额定径向力     1666Nm

额定轴向推力 5194Nm




JDRV-K系列中空孔输出


JDRV-20K

减速比 29、41 精密背隙 ≥1.5 arcmin

减速比 57、81、105、121、153 精密背隙 ≥1 arcmin

最大倾斜力矩 1764Nm

额定径向力     882Nm

额定轴向推力 3920Nm


JDRV-40K

减速比 21、41 精密背隙 ≥1.5 arcmin

减速比 57、81、105、121、153 精密背隙 ≥1 arcmin

精密背隙 ≥1.5 arcmin

最大倾斜力矩 3332Nm

额定径向力     1666Nm

额定轴向推力 5194Nm



*20、40规格有最小速比29、21、41

*如上特制要求6E、80E、110E、160E、320E、450E、500E均可订购(最小减速比81延续)
